ESCÁNER DE METROLOGÍA ÓPTICA 3D PARA EL CONTROL DE CALIDAD

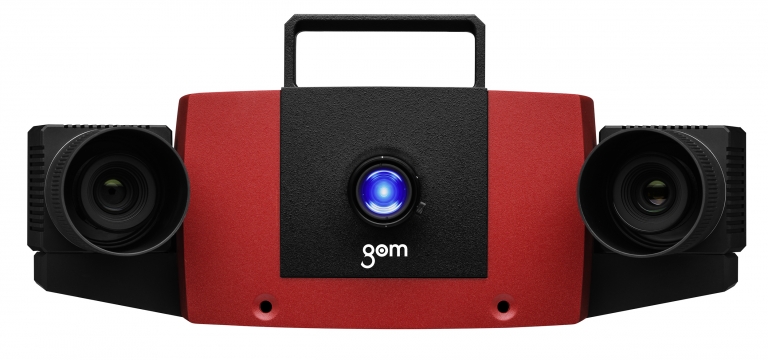

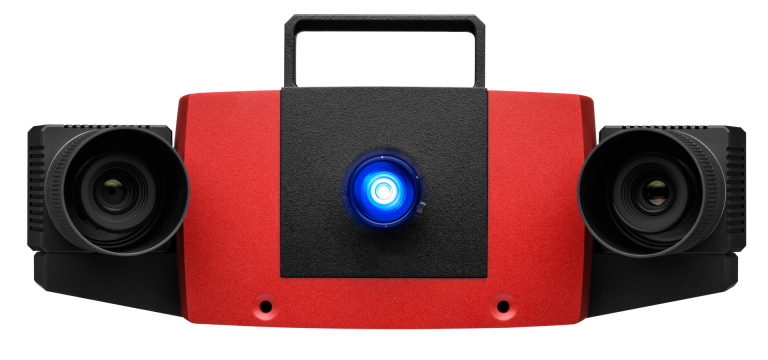

ATOS COMPACT SCAN

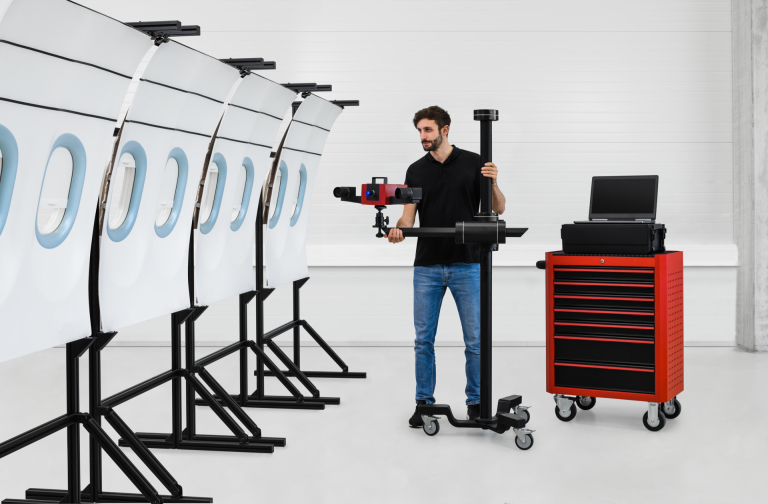

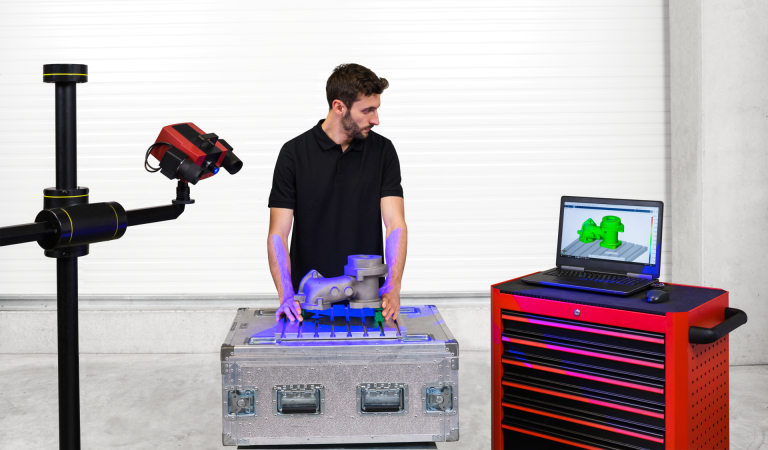

El escáner más compacto y versátil para el control de calidad 3D. Su construcción ligera y compacta abre nuevas áreas de aplicación y asegura la mejor adaptabilidad para mediciones 3D tales como, piezas de fundición e inyección, moldes y modelos, interiores y prototipos.
TECHNICAL INFORMATION
PDF Document
Accesorios
Palpador GOM
Objeto de calibración
Puntos para el marcado
Stand
Maleta de transporte
Opciones
Marcos de referencia
Kit para palpador
Mesa de rotación manual con patrón de agujeros roscados
Automatización de 1 eje: mesa giratoria móvil y motorizada
Automatización de 3 ejes: Kit de motorización con cabezal giratorio y eje vertical
Fotogrametría
Información Técnica - ATOS Compact Scan
| Configuraciones de Sistema. | |
|---|---|
 | ATOS Compact Scan 8M |
 | ATOS Compact Scan 12M |
| Resolución de cámaras | |
| 2 x 8 000 000 |
| 2 x 12 000 000 |
| Área de medición | |
| 45x 35 - 1200 x 1000 mm² |
| 45 x 35 - 1200 x 1000 mm² |
| Distancia entre puntos | |
| 0.021 - 0.615 mm |
| 0.017 - 0.481 mm |
| Distancia de trabajo | |
| 450 - 1200 mm |
| 450 - 1200 mm |
| Dimensiones del sensor | |
| 360 mm x 150 mm x 240 mm |
| Peso | |
| Aprox. 4 kg |
| Controlador del sensor | |
| Integrado |
| Longitud del cable | |
| Hasta 30m |
| Posicionamiento del sensor | |
| tripie ligero o soporte para el sensor |
| Posicionamiento de pieza | |
| Mesa rotatoria manual o automática |
| Computadora | |
| Notebook o desktop |
| Sistema operativo | |
| Windows 10 |
| Software | |
| Captura de información, procesamiento e inspección completa |
| Iluminación ambiental | |
| Baja sensibilidad a condiciones de iluminación |
| Vibraciones ambientales | |
| No afectan debido al sistema de referenciación dinámica |
| Temperatura de operación | |
| 5 - 40ºC, no condensación |
| Alimentación | |
| 90 - 230 V AC |
|
|
||
|---|---|---|---|
| Configuraciones de Sistema. | ATOS Compact Scan 8M | ATOS Compact Scan 12M | |
| Resolución de cámaras | 2 x 8 000 000 | 2 x 12 000 000 | |
| Área de medición | 45x 35 - 1200 x 1000 mm² | 45 x 35 - 1200 x 1000 mm² | |
| Distancia entre puntos | 0.021 - 0.615 mm | 0.017 - 0.481 mm | |
| Distancia de trabajo | 450 - 1200 mm | 450 - 1200 mm | |
| Dimensiones del sensor | 360 mm x 150 mm x 240 mm | ||
| Peso | Aprox. 4 kg | ||
| Controlador del sensor | Integrado | ||
| Longitud del cable | Hasta 30m | ||
| Posicionamiento del sensor | tripie ligero o soporte para el sensor | ||
| Posicionamiento de pieza | Mesa rotatoria manual o automática | ||
| Computadora | Notebook o desktop | ||
| Sistema operativo | Windows 10 | ||
| Software | Captura de información, procesamiento e inspección completa | ||
| Iluminación ambiental | Baja sensibilidad a condiciones de iluminación | ||
| Vibraciones ambientales | No afectan debido al sistema de referenciación dinámica | ||
| Temperatura de operación | 5 - 40ºC, no condensación | ||
| Alimentación | 90 - 230 V AC | ||
