ESCÁNER DE METROLOGÍA ÓPTICA 3D PARA EL CONTROL DE CALIDAD
ZEISS ATOS LRX
Adquisición rápida de datos de campo completo de grandes áreas de medición
PDF ZEISS ATOS LRX
PDF Document

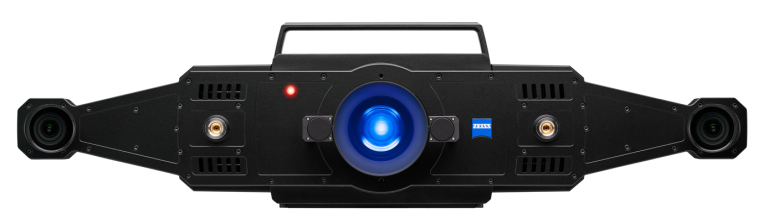

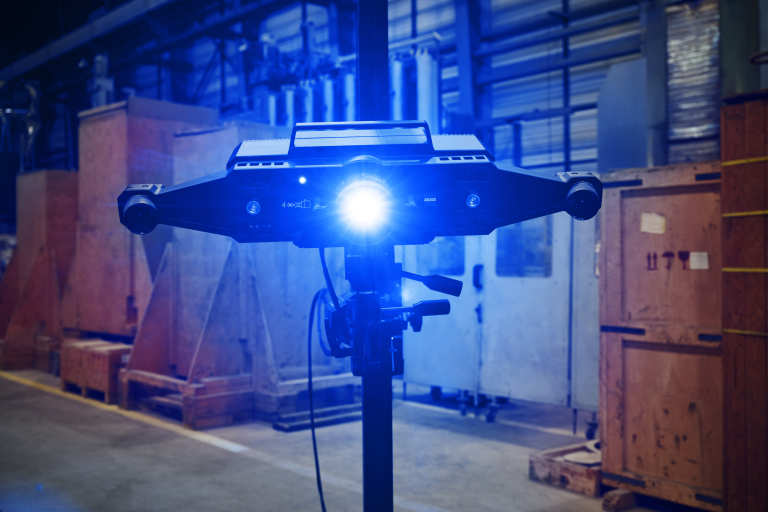

El nuevo escáner óptico 3D ZEISS ATOS LRX cuenta con una fuente de luz láser ultrabrillante y una gran área de medición de hasta 4 metros cuadrados. El sensor ZEISS ATOS LRX brinda datos precisos de campo completo en poco tiempo. Su sensor captura hasta 2 × 12 millones de puntos de coordenadas con un solo escaneo.
Sistema de escaneo 3D para la industria
El sensor óptico 3D ZEISS ATOS LRX cumple con las altas exigencias metrológicas de los usuarios industriales. El potente software guía al sensor a través del flujo de trabajo completo dentro del ZEISS Quality Suite, desde la adquisición de datos hasta la inspección y generación de informes.
Digitalización rápida, datos de alta resolución
El escáner de metrología óptica 3D ZEISS ATOS LRX te proporciona datos precisos de campo completo con alta resolución, incluso de geometrías complejas y superficies de forma libre. La fuente de luz láser ultrabrillante en combinación con la gran área de medición reduce el número de escaneos requeridos.

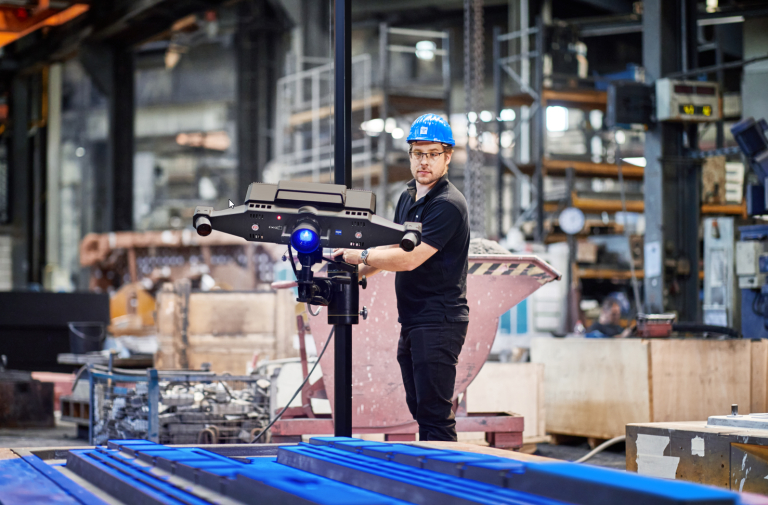

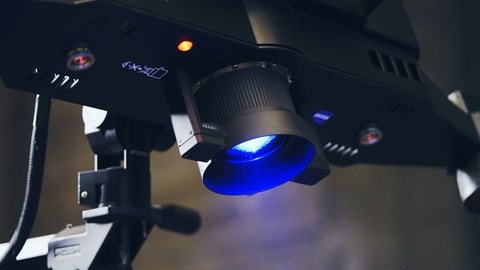

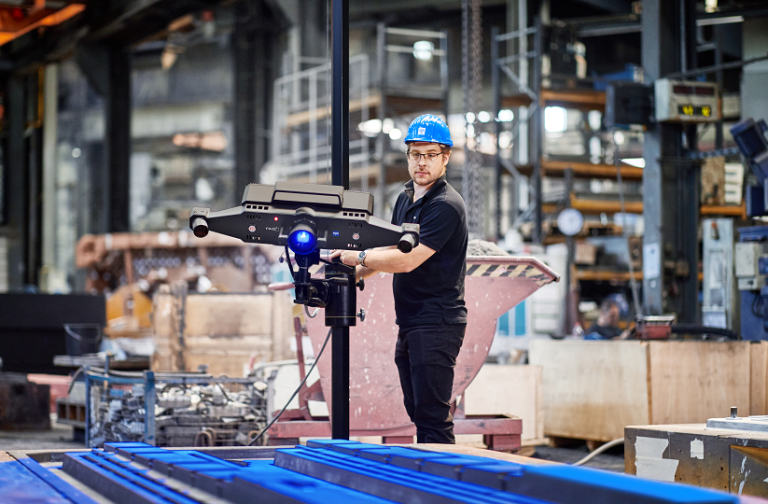

Diseño robusto
El sensor está diseñado para aplicaciones industriales. La robusta carcasa está protegida contra el polvo y las salpicaduras de agua. Puede trabajar de manera confiable y precisa incluso en entornos de producción hostiles. El sistema monitorea su estado de calibración por sí mismo.
Software todo en uno
Escaneo, inspección e informes en un solo software: el sensor 3D ZEISS ATOS LRX funciona con la plataforma ZEISS Quality Suite. El software es ideal para la gestión de los procesos de inspección y escaneo 3D al proporcionar análisis detallados y funciones de generación de informes.

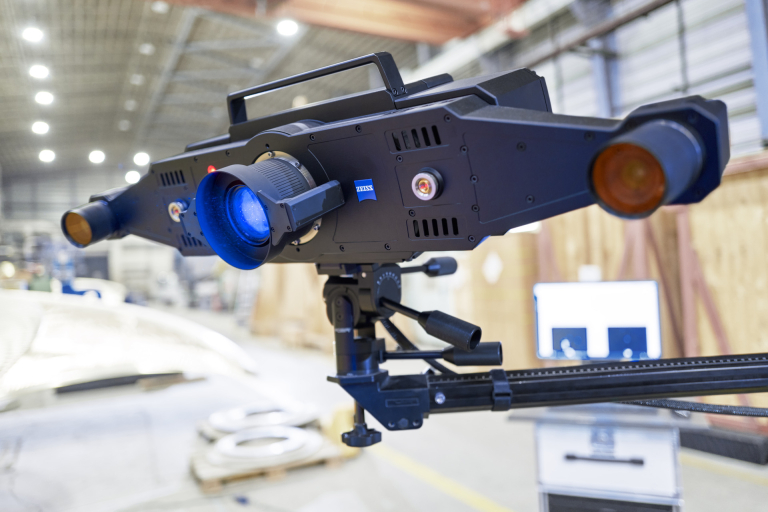

Fuente de luz láser de última generación

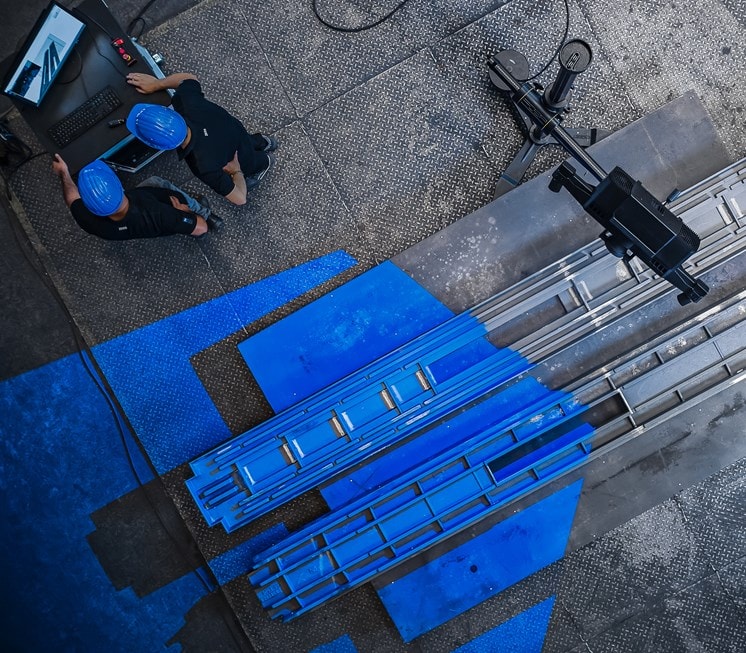

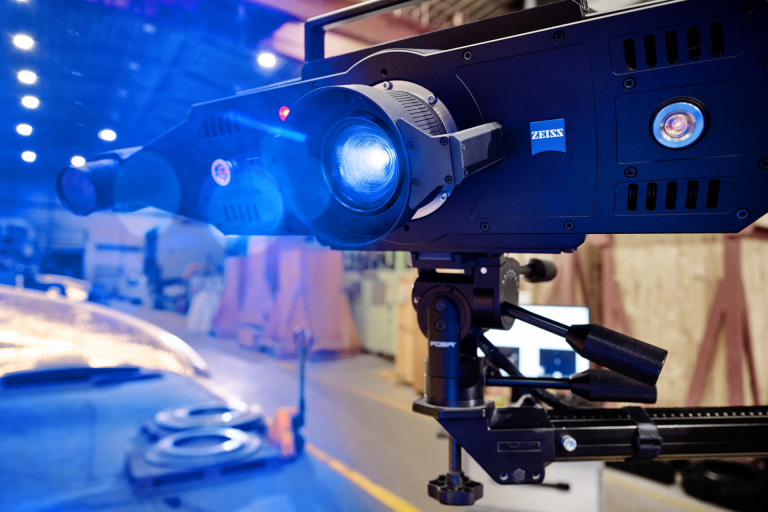

El escáner óptico 3D ZEISS ATOS LRX está equipado con una fuente de luz láser ultrabrillante avanzada que permite escaneos 3D incluso en condiciones normales de luz ambiental. Al capturar grandes áreas de medición, el sistema es la primera opción para el escaneo rápido de grandes superficies, incluso si son oscuras o brillantes, y brinda datos precisos de alta resolución.
Compresor de luz láser
El compresor de luz láser integrado reúne varias fuentes de láser y genera una luz muy brillante. Puede iluminar toda el área de medición de hasta cuatro metros cuadrados en tiempos de exposición cortos, acelerando así el proceso de escaneo.
Máxima seguridad
El sensor ZEISS ATOS LRX ofrece la máxima seguridad en uso manual a pesar de la luz láser: un sensor integrado controla la distancia de seguridad al usuario a través de un radar y reduce la intensidad luminosa, en caso de ser necesario. La asignación resultante a la clase de protección láser no crítica 2 permite operar el sistema sin otras medidas de protección.
Funciones interactivas
El escáner óptico 3D ZEISS ATOS LRX admite funciones interactivas como mediciones de sonda táctil, seguimiento en vivo y retroproyección. El sensor se puede controlar por computadora o por control remoto.
Fácil de usar y fiable
ZEISS Quality Suite

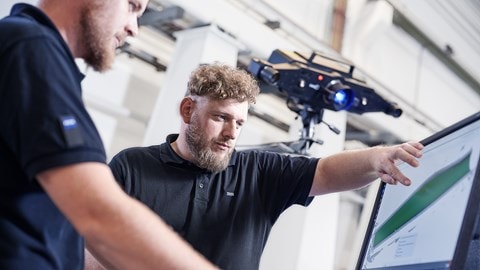

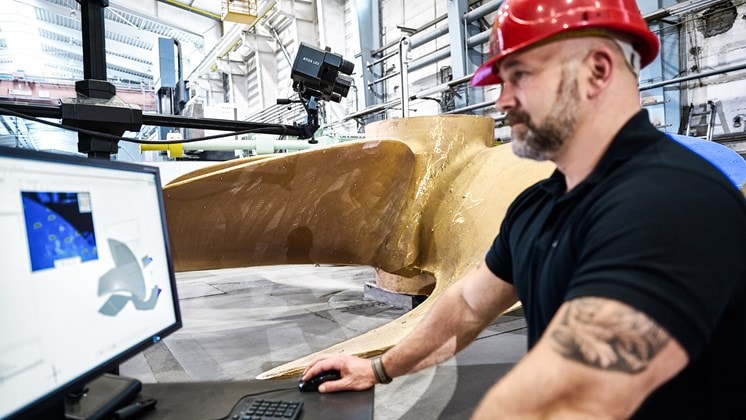

Todo el flujo de trabajo de ZEISS ATOS LRX está controlado por el potente software de ZEISS Quality Suite: el sensor ZEISS ATOS LRX genera datos de campo completo y permite derivar cualquier inspección o análisis requerido. Esto hace que la operación sea intuitiva y fácil para el usuario, que se guía por una interfaz de usuario consistente, desde la adquisición de datos hasta la inspección y la generación de informes.
HyperScale: recalibración sin demora
La nueva función de software HyperScale está diseñada para una calibración in situ muy rápida, con una sola medición, de un estándar de longitud certificado por DAkkS se completa la calibración.
Una solución potente para las diferentes industrias
Aeronáutica

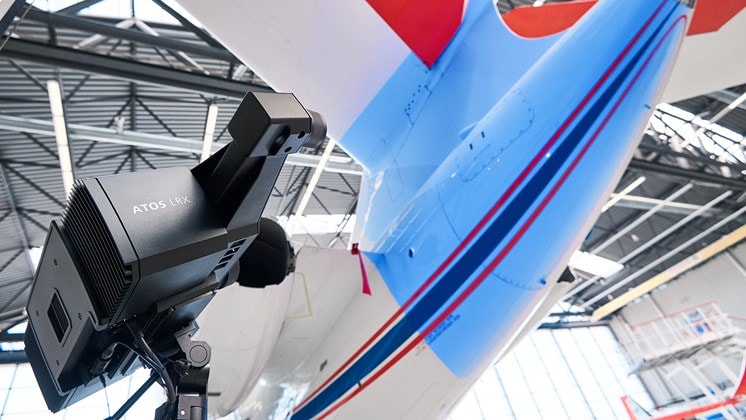

En la industria aeronáutica, el escáner óptico 3D ZEISS ATOS LRX detecta componentes estructurales como el fuselaje, las colas y las alas, entre otros. El sensor también se utiliza para digitalizar el revestimiento exterior del fuselaje, por ejemplo, para comprobar los remaches y el nivelado entre los paneles. Los resultados de la medición también aceleran el mantenimiento y la reparación, ya que muestran defectos superficiales.
Automoción

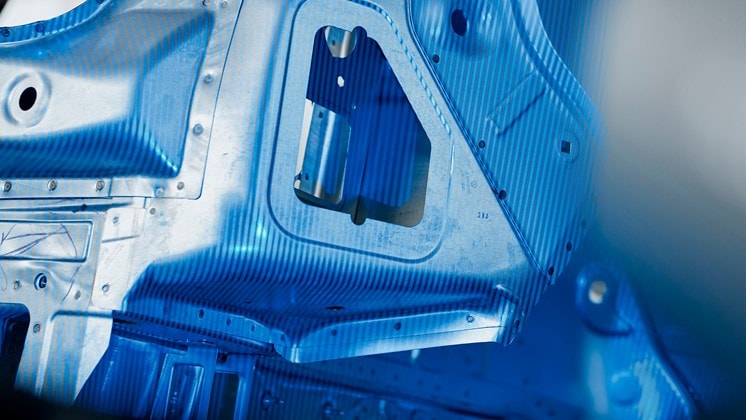

El ZEISS ATOS LRX se utiliza para digitalizar superficies como modelos de arcilla en el diseño de automóviles. Debido a la gran área de medición, el sensor proporciona una rápida comparación nominal-real después de aplicar la arcilla al modelo. En las pruebas de choque, el ZEISS ATOS LRX permite escanear en 3D rápidamente los vehículos accidentados.
Industria Naval

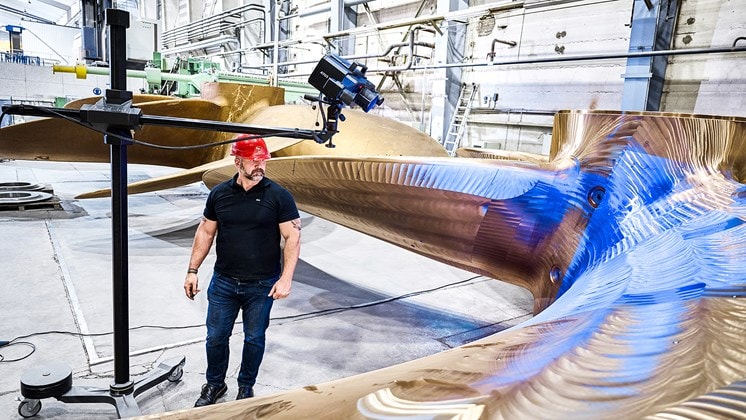

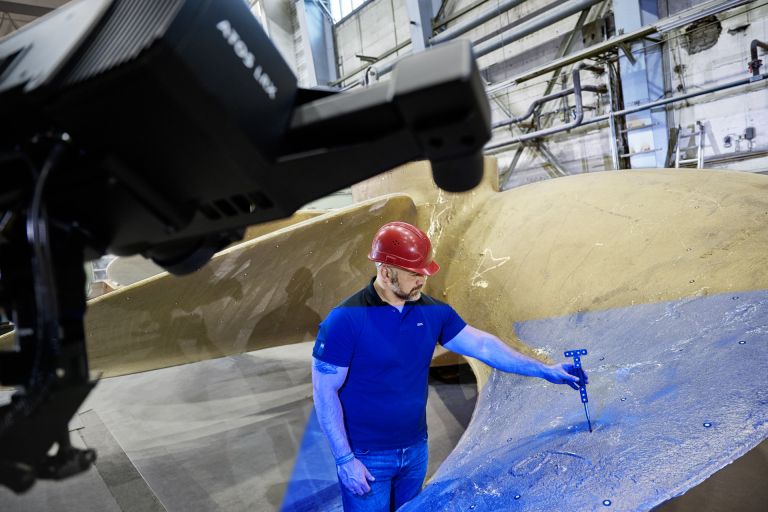

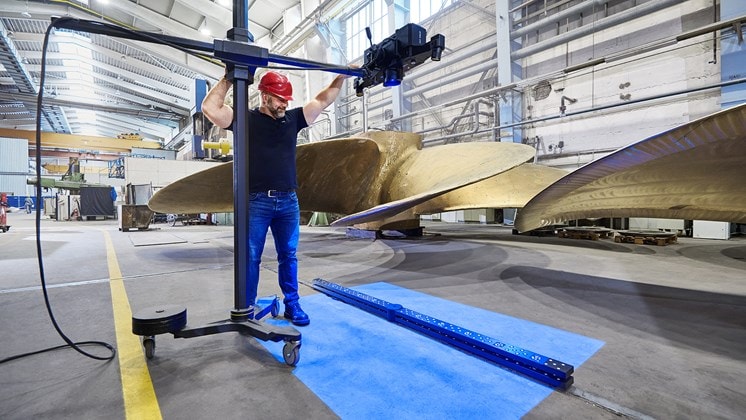

El escáner 3D digitaliza toda la superficie de las hélices marinas y proporciona información importante para el mantenimiento y la reparación, como por ejemplo, los daños en el casco del barco.
Fabricación de útiles e ingeniería mecánica

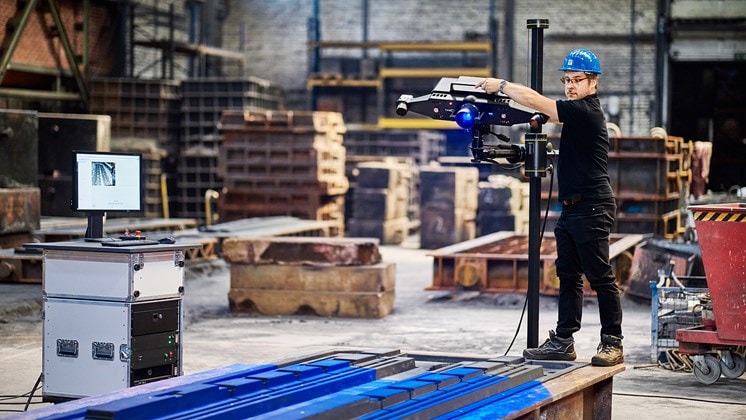

El ZEISS ATOS LRX optimiza el diseño de piezas y herramientas. Con el sensor, se pueden digitalizar en alta resolución modelos, mitades de molde y piezas en bruto fundidas, como por ejemplo para herramientas de conformado. En ingeniería mecánica, el escáner 3D acelera el control de calidad de grandes conjuntos soldados.
Energía Eólica

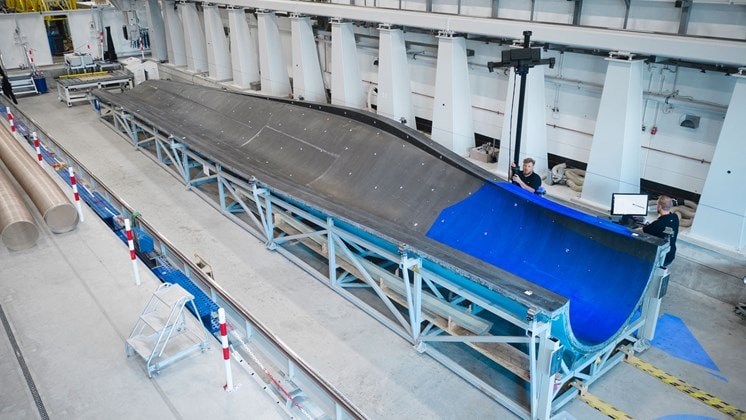

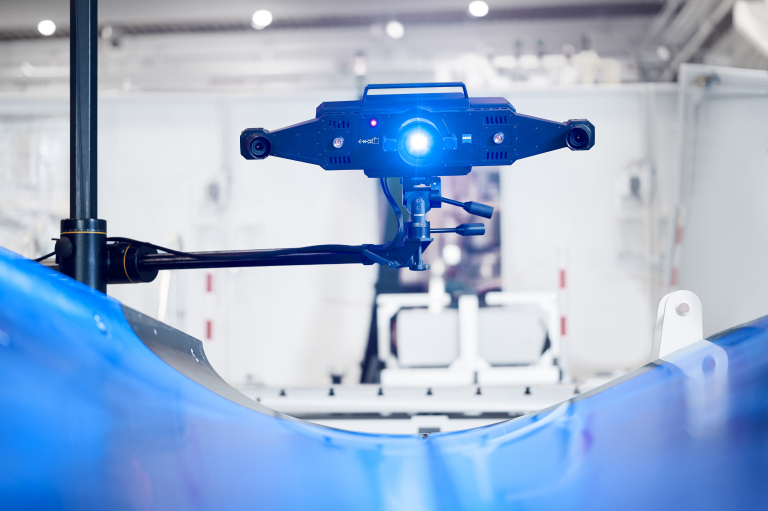

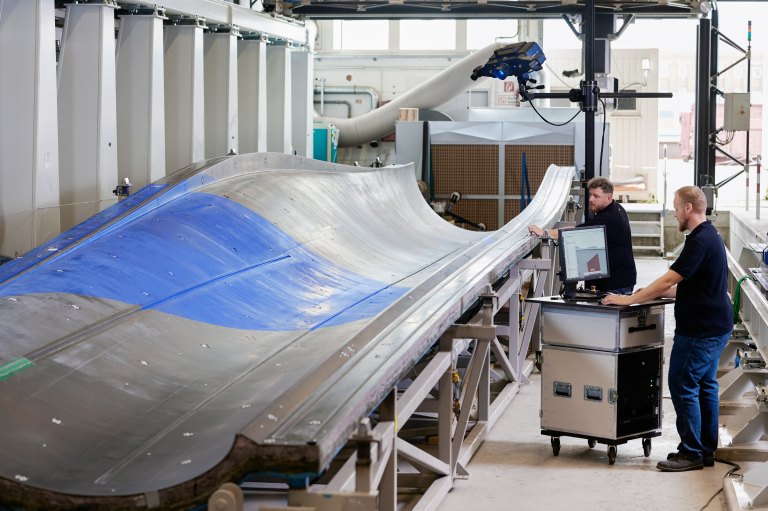

En el diseño y la producción de aerogeneradores, El escáner óptico 3D ZEISS ATOS LRX captura palas de rotor y moldes, así como carcasas de aerogeneradores.
